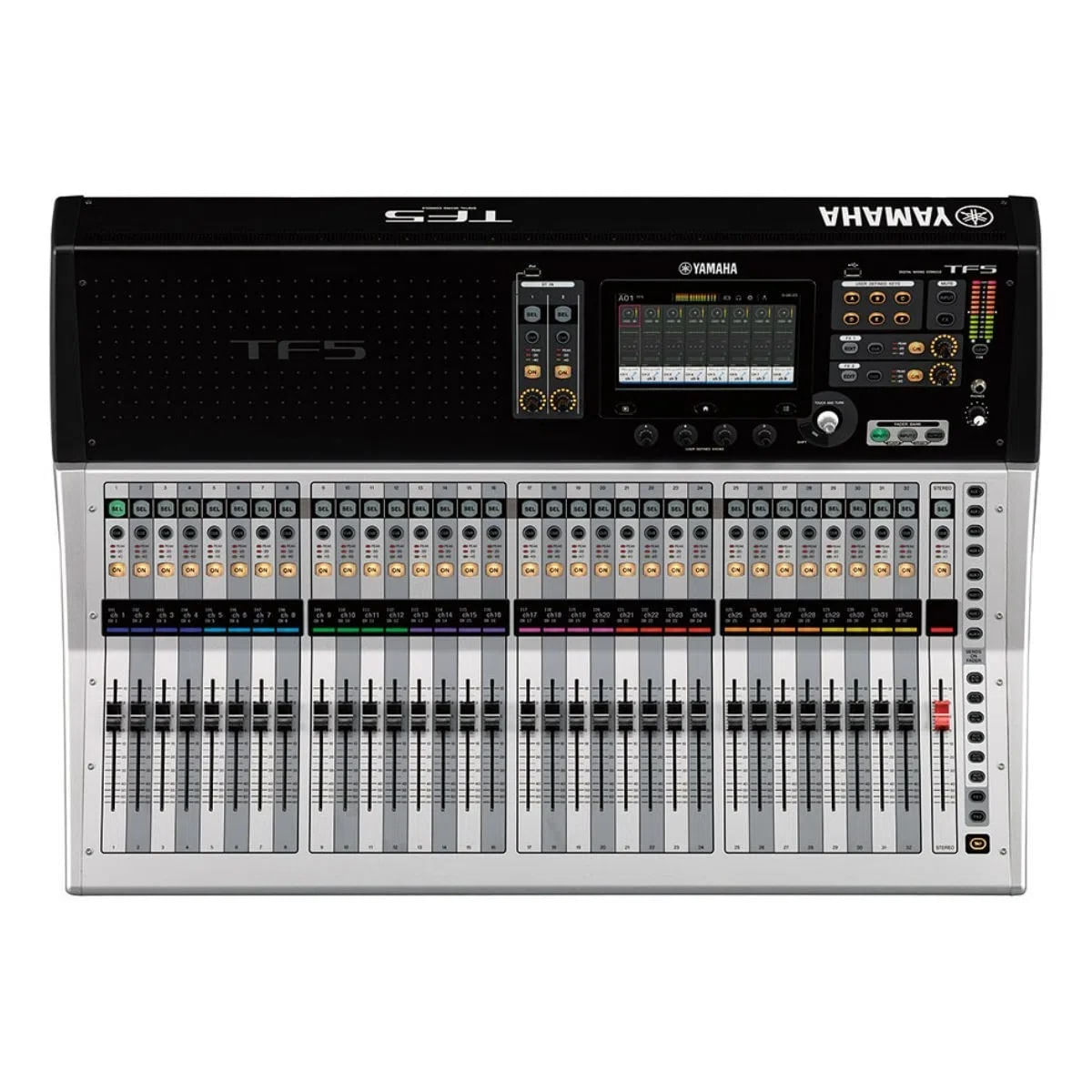

Mesa De Som Digital TF5 - Yamaha

Entrega para Todo o Brasil
RETIRE
NA LOJA
COMPRA 100% SEGURA
Até 10X
SEM JUROS

Descrição do produto
Mais informações
Avaliação

Yamaha sempre deixou uma missão para ficar em contato com as necessidades dos engenheiros de som em todo o mundo. O resultado é evidente no sucesso da série recente mesas de mistura digitais CL e QL, e o carro-chefe RIVAGE PM10. A chave para o sucesso tem sido sempre no apoio a criatividade do usuário. Criatividade é mais eficaz quando irrestrito, e agora Yamaha criou um novo console de mixagem digital que dá a intuição do usuário ainda mais livre rédea. TouchFlow Operação ™ introduzida nos consoles da série TF permite que o usuário responder à música e os artistas no palco com velocidade e liberdade sem precedentes, tendo reforço de som ao vivo para um novo nível de refinamento. Com a interface TouchFlow Operação otimizado para controle de painel de toque, engenheiros experientes, bem como recém-chegados ao campo será mais fácil do que nunca para atingir o mix ideal.

Os Pré-amplificadores revogáveis D-PRE ™ apoiar qualidade de som que irá satisfazer os ouvidos profissionais mais exigentes, enquanto os recursos de gravação ao vivo avançadas e operação perfeita com alto desempenho de I / O prateleiras dar a estes misturadores capacidades digitais compactas que fazem deles escolhas em aberto para uma ampla gama de aplicações. Experimente o controlo intuitivo e liberdade criativa que um console digital de realmente evoluiu pode proporcionar.

Descrições

Características

Configuração Fader 32 + 1 (Master)

Capacidade de Mistura

Input Channels 48 (40 mono + 2 stereo + 2 return)

Aux Buses 20 (8 mono + 6 stereo)

Stereo Buses 1

Sub Buses 1
Input channel functions 8 DCA Groups

I/O

Inputs 32 mic/line (XLR/TRS combo) + 2 stereo line (RCA pin)

Outputs 16 (XLR)

Expansion slots 1

On-board processors

DSP 8 Effects + 10 GEQ

Especificações gerais

Taxa de amostragem

Interno 48 kHz

Consumo de energia

120 W

Dimensões e Peso

Largura 866 mm (34.1in)

Altura 225 mm (8.9in)

Profundidade 599 mm (23.6in)

20.0 kg (44.1lb)

General specifications

N-Série | Estúdio de Mixagem Digital Expansion Card, Foot Switch (FC5)

Apresentação da Série CP na Musikmesse Frankfurt 2010 (inglês) Operating temperature range: 0–40 °C, Storage temperature range: -20–60 °C

Signal delay Less than 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz

Fader 100 mm motorized, Resolution = 10-bit, +10 dB to –138 dB, –8 dB all faders

Total harmonic distortion Less than 0.05% 20 Hz–20 kHz @+4 dBu into 600 O , INPUT to OMNI OUT, Input Gain=Min. (Measured with a –18 dB/octave filter@80 kHz)

Frequency response +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT

Dynamic range 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min.

Hum & noise level

Equivalent input noise –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter)

Residual output noise –85 dBu, ST master off (Measured with an A-Weight filter)

Crosstalk –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min.

Power requirements 100–240 V 50/60 Hz

Acessórios Quick Guide, Power Cord, Nuendo Live

Características de entrada analógica

Terminais de entrada	GANHO	Impedância de carga	Para Uso Com Nominal	Nível de entrada			Conector	equilibrado / desequilibrado
Terminais de entrada	GANHO	Impedância de carga	Para Uso Com Nominal	Sensibilidade * 1	Nominal	Max. antes do clipe	Conector	equilibrado / desequilibrado
INPUT1-32 (TF5) INPUT1-24 (TF3) INPUT1-16 (TF1)	+ 66dB	7,5 K O	50-600 Mics ou 600 Linhas	-82dBu (61.6V)	-62dBu (0.616mV)	-42dBu (6.16mV)	Combo Jack (XLR-3-31 tipo * 2 ou telefone TRS * 3)	Equilibrado
INPUT1-32 (TF5) INPUT1-24 (TF3) INPUT1-16 (TF1)	-6dB	7,5 K O	50-600 Mics ou 600 Linhas	-10dBu (245mV)	+ 10dBu (2.45V)	+ 30dBu (24.5V)	Combo Jack (XLR-3-31 tipo * 2 ou telefone TRS * 3)	Equilibrado
ST IN 1,2	—	10k	600 linhas	-30dBV (31.6V)	-10dBV (316mV)	+ 10dBV (3.16V)	RCA Pin Jack	Desequilibrado

* 1. A sensibilidade é o nível mais baixo que produzirá uma saída de + 4dBu (1.23V) ou o nível de saída nominal quando a unidade estiver ajustada para o ganho máximo. (Todos os faders e controles de nível estão na posição máxima).
* 2. 1: GND, 2: QUENTE, 3: FRIO
* 3. Dica: QUENTE, Anel: FRIO, Manga: GND
* 4 Nessas especificações, 0dBu = 0.775Vrms.
* 5. + 48V DC (alimentação fantasma) podem ser fornecidos aos conectores tipo INPUT XLR através de cada interruptor controlado por software individual.

Características de saída analógica

Terminais de saída	Impedância da Fonte	Para Uso Com Nominal	GAIN SW	Nível de saída		Conector	equilibrado / desequilibrado
Terminais de saída	Impedância da Fonte	Para Uso Com Nominal	GAIN SW	Nominal	Max. antes do clipe	Conector	equilibrado / desequilibrado
OMNI OUT 1-16	75O	600 linhas	Posição "+ 24dBu" (padrão)	+ 4dBu (1.23V)	+ 24dBu (12.3V)	XLR-3-32 tipo * 1	Equilibrado
TELEFONES * 5	100O	40 telefones	—	3mW	75mW	Jack de telefone estéreo (TRS) * 2	Desequilibrado

*1.1: GND,2: HOT, 3: COLD
*2 Tip: LEFT, Ring: RIGHT, Sleeve: GND
*3 In these specifications, 0dBu = 0.775Vrms.
*4 All output DA converters are 24bit, 128times oversampling.
*5 The position of the level control is lowered by 16dB from the maximum.

Especificações de entrada / saída digital

Terminais	Formato	Comprimento dos dados	Áudio	Conector
USB (TO HOST)	USB	24 bits	Entrada 34ch / saída 34ch, PCM	USB (B type)
iPad	USB	—	Reprodução: dados do arquivo MP3 ou WAV / Registro: dados do arquivo WAV	USB (tipo A)
